Da keine käufliche Standardlösung verfügbar war und keiner der Hersteller ein Standardprodukt anbieten konnte, wurde ein Fräser entwickelt, der alle baulichen Anforderungen der ZEMS erfüllt.

Die Lösung

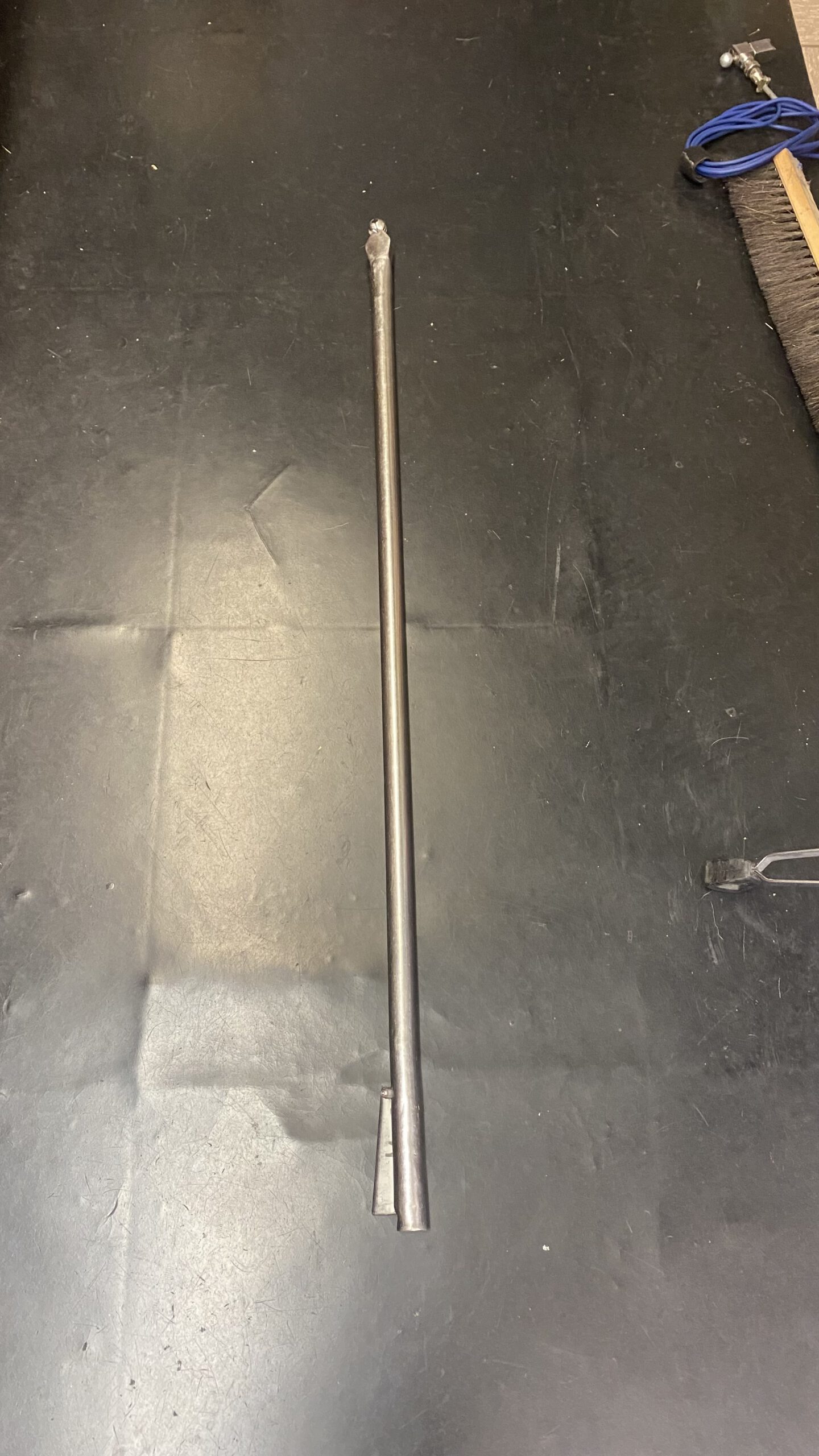

Um Sensoren an schwerzugänglichen Bauteilen positionieren zu können werden an dem Sensorgehäuse Gewindestifte mit einem Kugelförmigen Kopf angeschraubt. Diese Kugel kann mit dem Sensor – Greifer, zur

Dieser wird durch den Sensor in den Dauermagnet eingeschraubt. Bei Offlinemessungen werden kann der Sensor mit Hilfe des Dauermagnets an entfernte Komponenten positioniert werden.

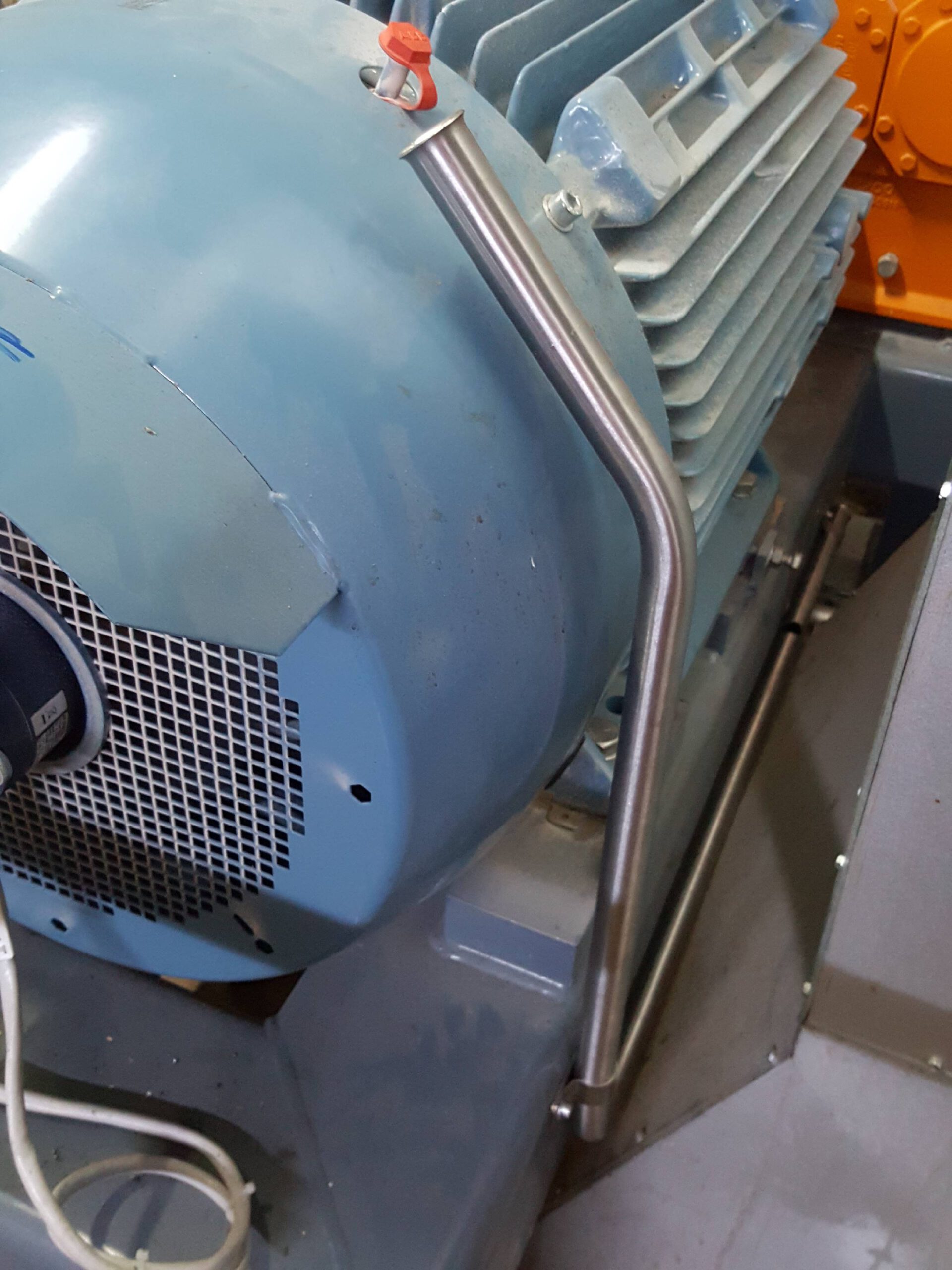

Das Kabelschutzrohr wird vor Ort individuell gebogen und eingekürzt.

Die Rohrenden werden grundsätzlich gebördelt.

aus V4A 3mm Dicken Blech hergestellt.

Um die Rohrschelle nach Bedarf unterfüttern zu können.
Material: V4A

Schmutzkappe zu VA 28mm:

Schmutzkappe zum Werkzeuglosen verschließen der gebördelten Kabelschutzrohre 28 × 1,5 mm. Vorbereitet zur Durchführung eines 6,0 mm Sensorkabel, weitere Durchgangslöcher können Manuel mit

Spezielle Kabelabdichtung für SKIN-Dicht Verschraubungen (LEONI). Diese werden zur Aufnahme der Sensorkabel mit verschiedenen Lochbildern (1 bis 5) Angeboten.

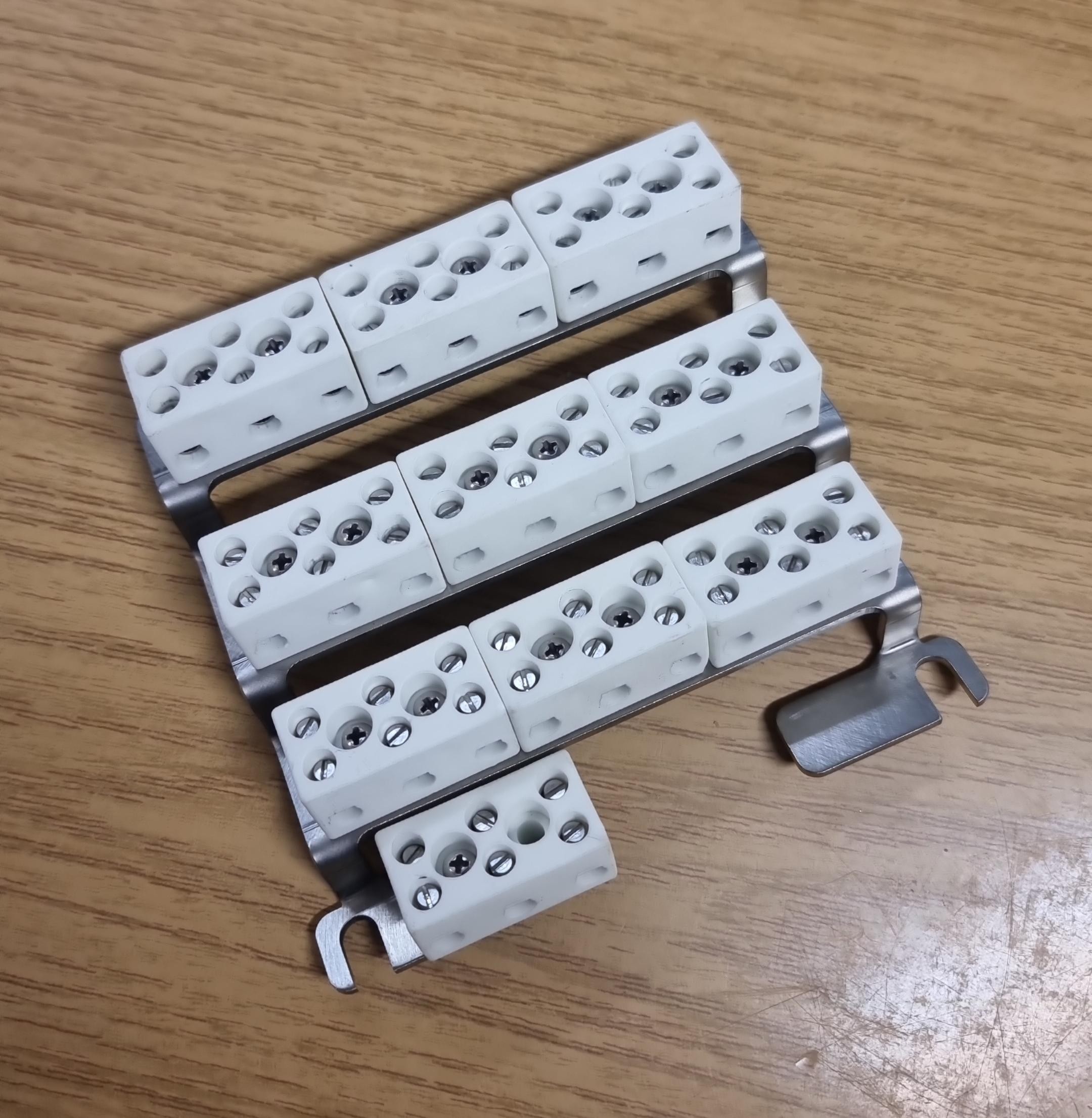

Bei Hochtemperaturausführung oder Umgebungen die zu Versprödungen von Kunststoffen führt bieten wir statt der üblichen Doppelstockklemme Keramikklemmen an.
Diese werden auf ein gelasertes und gebogenes VA-Blech montiert.

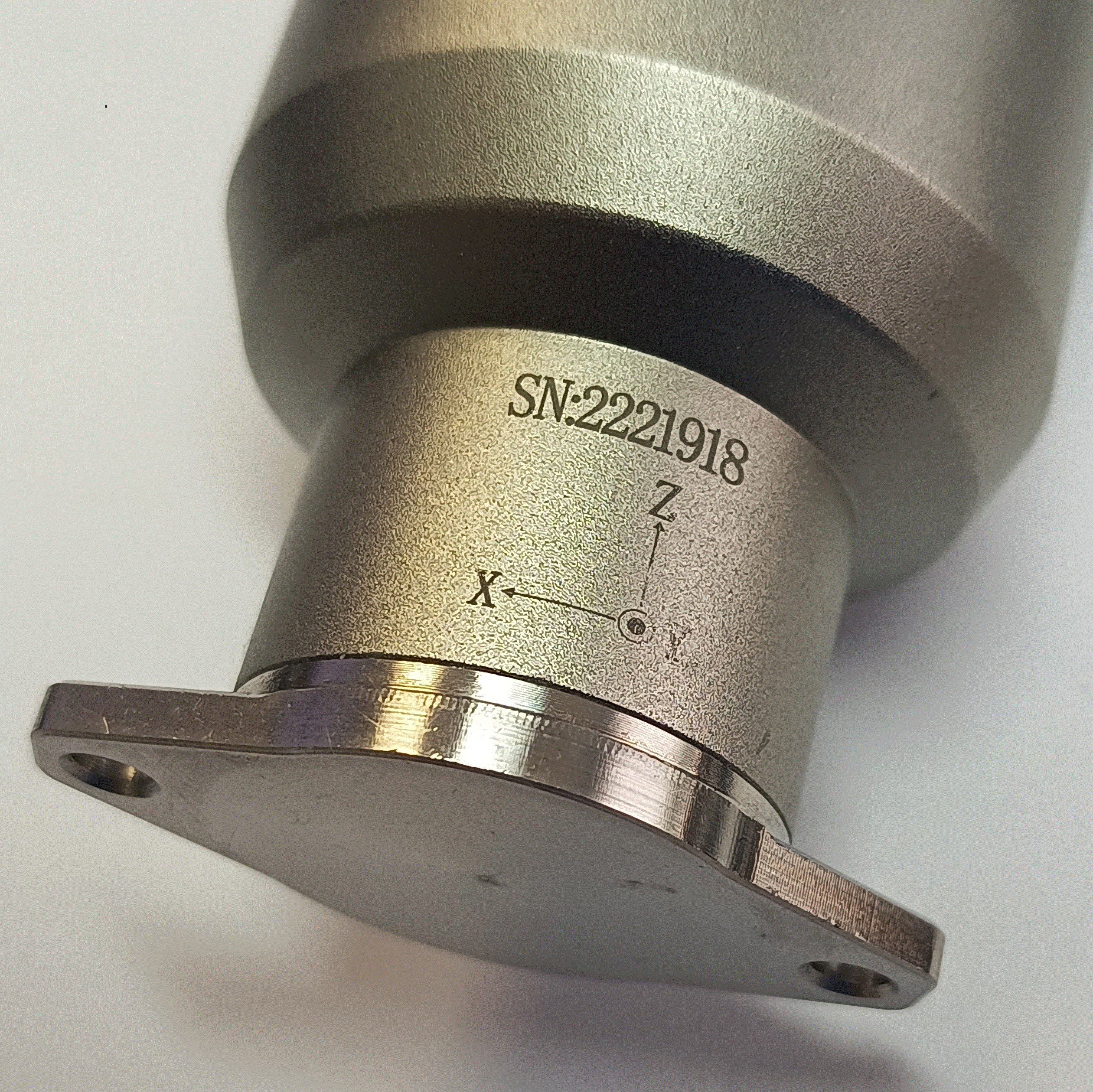

Montageadapter RH605:

Der nicht rostende (1.4571 V4A) Montageadapter ist aufgrund der kleinen Spiegelfläche,
von nur 20 mm Ø, leicht erstellbar. Bei einer stark gewölbten Fläche sollte der
Adapter >
